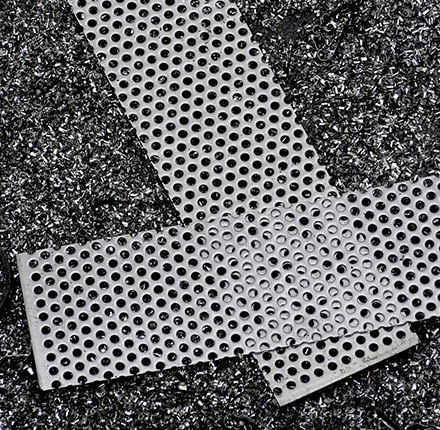

パンチングメタルとは
パンチングメタルとは打抜金網またはPERFORATED METALとも呼ばれ金属を主体とした素材に対し打ち抜き加工を行い製造する製品です。
その用途は非常に広く金網としてフィルター用途に使われたり、モニュメントの様に意匠性・デザイン性で、使用されたり様々な顔を持っております。
一般的には金網の1種にとらわれがちですが、素材に対して自由な場所に打抜加工をする事が出来ますので、折り曲げや取付け孔等の後加工が行いやすく、またラス金網やクリンプ金網に比べ金網面に凹凸が無く加工出 来るのが特徴です。
また、バーリング孔と呼ばれる突起状の孔加工も可能です。弊社はパンチングメタルの専業メーカーとして 技術的な製品アドバイス・金型製作からパンチングに付帯する2次加工・3次加工（表面処理等）・パネルと しての製品製作など一貫したサービスを提供しております。またグラフィックパンチングシステム（UGP）、編目・カゴ目メパンチングシリーズ、金属以外のマテリアルへの加工等、新技術の開発も積極的に行っております。
開孔率自動計算はこちら

用途・加工材質

建築外部 外装パネル一般・各種目隠し用パネル・バルコニー手摺・階段目隠し・モニュメント・道路防音壁・ サイン・看板
建築内部 天井パネル・壁面パネル・間仕切用スクリーン・各種インテリア
自動車 内装スピーカーカバー・マフラー消音装置
家電 スピーカーカバー・放熱カバー・照明カバー・レンジフードフィルター・レンジフードフィルター等 各種フィルター用途向け
加工材質 スチール・アルミ・ステンレス・銅・チタン・アルミ複合板・その他金属・塩ビシート その他各パネルにパンチングは可能です。ご相談下さい。
パンチングメタルの使用例は一覧はこちら

パンチングメタルの配列・抜き方等

Perforated Metal Arranging and Punching

抜きパターンと目方向(送り方向)について

抜きパターンと目方向(送り方向)について

・60度千鳥抜きの金型と配列パターンについて
通常千鳥抜きの場合、右図の金型の配列の様になります。
この場合、打ち始めの千鳥形状と打ち終わりの千鳥形状の両端は[図1]の様に非対称形になります。
従って[図2]の様に両端対称形の千鳥パターンの場合は、別途一列型（又は一本型）で埋めることになります。
対応しますのであらかじめご指定下さい。

【図1】非対称形千鳥抜

【図1】非対称形千鳥抜

【図2】両端対称形千鳥抜

【図2】両端対称形千鳥抜

正千鳥抜きと逆千鳥抜き

通常、図3の様に板巾の短い辺が千鳥状となり、板の長い辺が目方向（送り方向）になります。
またこの方向と異なる図4の様な打抜方法もあります。

[図3] 通常千鳥抜

[図3] 通常千鳥抜

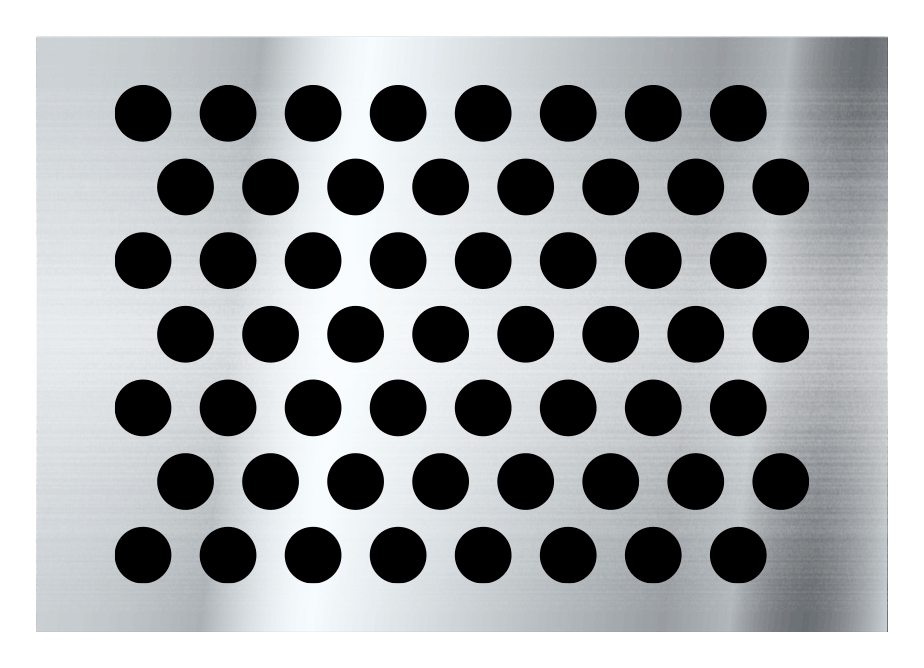

[図4] 逆抜千鳥

[図4] 逆抜千鳥

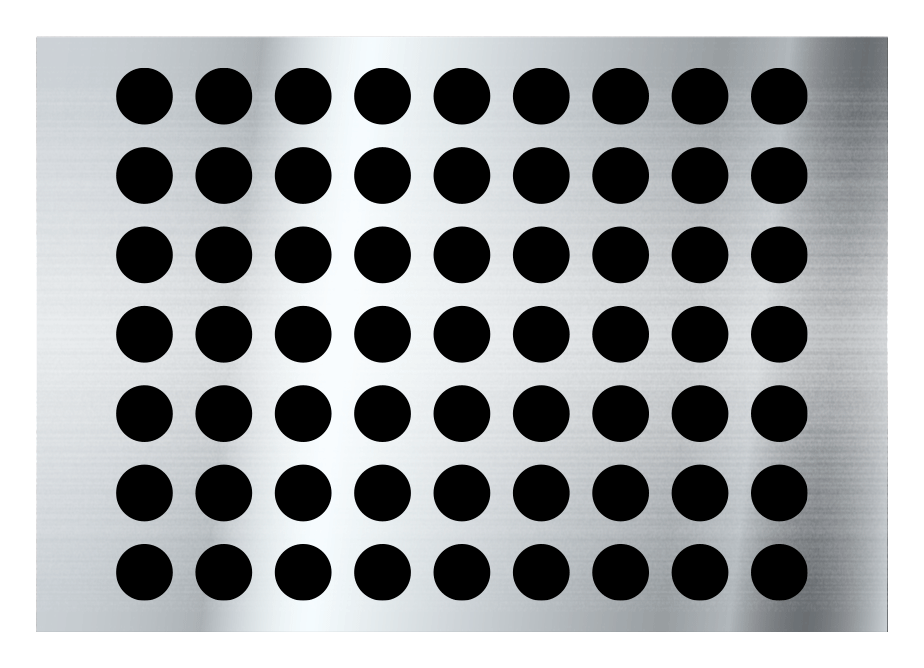

直列抜き（並列抜き）

直列抜きの場合、孔径との間隔が無理でない場合、
一列型を作成し打ち抜き図5の形になります。

[図5]

[図5]

飛ばし型

板厚と孔の関係でピッチが極めて狭い場合、加工が困難な場合があります。このような場合は図の様な飛ばし型で金型を製作し、打ち抜きます。この場合、打ち出した部分（送り方向スタートポイント）と打ち終わり部分（送り方向エンドポイント）とは一列ごとに孔が逆になって突き出る形となります。飛ばし抜き加工をした後で手加工により飛び孔を埋めて通常飛ばしなしのパターンに仕上げることも可能です。

[図6] 飛ばしパターン

[図3] 通常千鳥抜

[図7] 飛ばしなしパターン

[図4] 逆抜千鳥

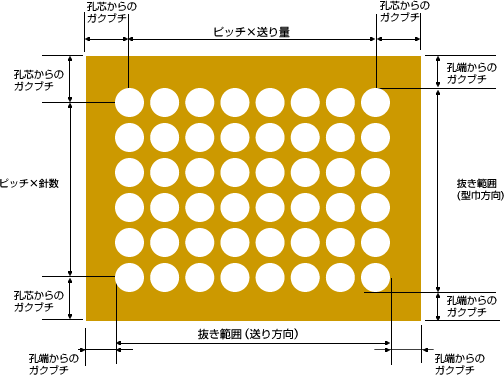

ガクブチ(余白)について

素材端部に打ち残し部を残して加工する場合、ガクブチ仕様となります。
周囲に4方にガクブチを残す場合と巾方向のみ等一部のみガクブチを残す場合があります。
この場合、余白寸法は孔の端部から素材の端部まで、または孔のセンターから素材の端部までの寸法をご指定下さい。 尚、金型寸法や配列の制約上ご希望の寸法からの変更を必要とする場合があります。

ガクブチ(余白)について

開孔率自動計算

  開孔率計算式 孔径と開孔率から
ピッチを逆算する場合		 ピッチと開孔率から
孔径を逆算する場合

丸孔千鳥抜60°

孔径：
ピッチ：

開孔率（%）：
孔径：
開孔率（%）：

ピッチ1：
ピッチ2：
ホネ：
ピッチ1：
開孔率（%）：

孔径：
ピッチ2：
ホネ：

丸孔千鳥抜45°

孔径：
ピッチ：

開孔率（%）：
孔径：
開孔率（%）：

ピッチ：
ホネ1：
ホネ2：
ピッチ：
開孔率（%）：

孔径：
ホネ1：
ホネ2：

丸孔直列抜90°

孔径：
ピッチ：

開孔率（%）：
孔径：
開孔率（%）：

ピッチ：
ホネ：
ピッチ：
開孔率（%）：

孔径：
ホネ：

角孔直列抜（並列）

孔径：
ピッチ：

開孔率（%）：
孔径：
開孔率（%）：

ピッチ：
ホネ：
ピッチ：
開孔率（%）：

孔径：
ホネ：

角孔千鳥抜（千鳥）

孔径：
ピッチ1：
ピッチ2：

開孔率（%）：
孔径：
開孔率（%）：

ピッチ1：
ピッチ2：
ホネ：
ピッチ：
開孔率（%）：

孔径：
ピッチ2：
ホネ：

長孔千鳥抜

W：
L1：
S：
L2：

開孔率（%）：
孔幅：
孔長：
縦ピッチ：
開孔率（%）：

横ピッチ
の寸法 ：
縦ピッチ
のホネ ：
横ピッチ
のホネ ：
孔幅：
孔長：
横ピッチ：
開孔率（%）：

縦ピッチ
の寸法 ：
縦ピッチ
のホネ ：
横ピッチ
のホネ ：

長孔直列抜（並列）

W：
L1：
S：
L2：

開孔率（%）：
孔幅：
孔長：
縦ピッチ：
開孔率（%）：

横ピッチ
の寸法 ：
縦ピッチ
のホネ ：
横ピッチ
のホネ ：
孔幅：
孔長：
横ピッチ：
開孔率（%）：

縦ピッチ
の寸法 ：
縦ピッチ
のホネ ：
横ピッチ
のホネ ：
