エキスパンドメタル

Expanded metal

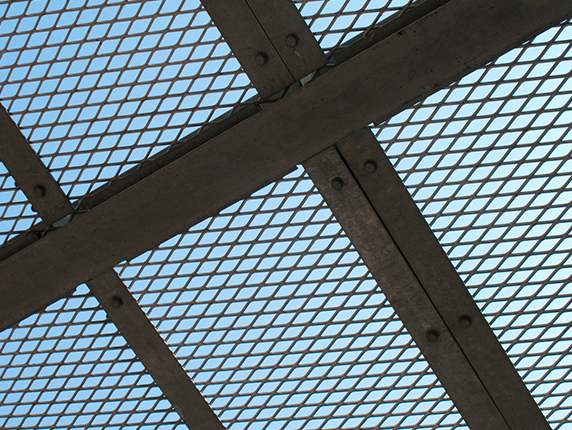

エキスパンドメタルについて

エキスパンドメタルについて

エキスパンドメタルは、金属板を特殊な機械によって千鳥状に切れ目を入れると同時に押し拡げ、菱形あるいは亀甲形の編目状に加工した製品です。 一般に鋼板を原板としますが、その他にステンレス鋼板やアルミニウム、銅、チタン、ニッケル等の非鉄金属板およびその合金板を原板として製造することも可能です。

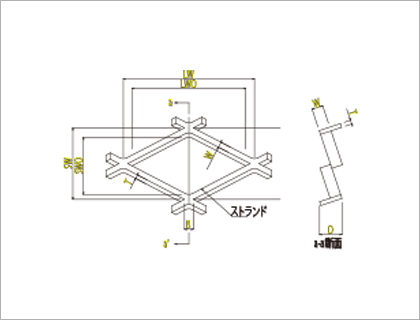

各部名称

各部名称
記号 説明
SW メッシュ短目方向の中心間距離
LW メッシュ長目方向の中心間距離
T 板厚
W 刻み幅（送り幅）
B ボンドの長さ
D エキスパンドメタルの全厚
SWO 開口部の短目の方向長さ
LWO 開口部の長目の方向長さ
ストランド メッシュの細い部分
ボンド メッシュの交差している太い部分
L メッシュ長目方向製品寸法（巾）
S メッシュ短目方向製品寸法（長さ）

種類

  • ボンド切断(機械切断)
  • ボンド切断(機械切断)

    編目に合わせたボンド部でのL寸法の切断

    フルメッシュ

    編目に合わせたボンド部でのS寸法の切断

  • 乱切断(シャーリング切断)
  • 乱切断(シャーリング切断)

    編目に関係なし
    ストランド部切断
    (特に再切の時発生)

  • 菱形
  • 菱形

    エキスパンドメタルのボンド部の短いメッシュ形状

  • 亀甲系
  • 亀甲系

    エキスパンドメタルのボンド部の長いメッシュの形状

  • ソロバン目
  • ソロバン目

    製品寸法L×SでL>Sの形状の製品(例・・・1829×914、2438×1219)

  • タタミ目
  • タタミ目

    製品寸法L×SでL<Sの形状の製品(例・・・914×1829、1219×2438)

規格品

鋼製エキスパンドメタルについては「JIS　G3351（1987）エキスパンドメタル」に規定されています。
製品のカタログはこちら

JIS規格のエキスパンドメタルの種類

XG　グレーチング

特性
  • 軽量で堅牢、耐火性があります。
  • 取り扱い、施工が容易です。
  • 滑り止め効果が絶大です。
  • 価格、維持費共に経済的です。
  • 美観的にも最高です。
用途
各種工場、船舶、鉱業所、建物等の床張、歩廊、階段の踏板、フェンスなど広い範囲に使用されております。

XS　スタンダード

特性
  • 網目が整然として目伸びせず、衝撃体力が強いです。
  • 軽量で堅牢です。
  • 外観が美しく、装飾的な用途に適しています。
  • XG同様に大きな通光、通気性を持っており、施工が易しく経済的です。
用途
各種器具防護柵、間仕切り、発電所ケーブルラック、乗り物などの通気窓あるいは各種バスケット、各種フェンス、手摺、養生網、電気機器、家具、コンクリート補強材等、無限の用途を持っています。

エキスパンドメタルラス

エキスパンドメタルラスは、アルミ板･ステンレス･鋼板･黄銅板･チタン･ニッケル等の金属板を比較的小さな編目になるよう切開伸長したもので、装飾的、機能的に優れたものです。立体的な構造のため、光線を乱反射するので装飾的にも美しく、また透視しにくい反面、通気面積が大きいため車輌･船舶･航空機のベンチレーター･グリルオーナメントなどに使用されています。さらには電気器具･冷暖房器具･建築用としても広く使用されており、各方面に用途が広まりつつあります。

XFフラット型

エキスパンドメタル表面のもつ隆起は、1つの優れた特徴として多くの用途に役立っていますが、用途によってはこれが欠点となる場合があります。それらの用途のために、エキスパンドメタルをスキンパスロールにかけることによって、ストランドやボンド部が同一平面となったXFがつくられます。但し、強制的に潰すため寸法としては、JIS外品となります。 用途としては、各建物の間仕切り、フェンス、窓格子、通気口、網戸、網棚、鳥カゴ、花立て等、装飾用としても広く使用されています。またパンチングメタル代用として使用されています。
特性
  • スタンダードのエキスパンドメタルをスキンパスロールにかけることにより、編目全体が同一平面となり、フラット（平型）となります。
  • 編目が美しく、軽量にして堅牢です。
  • 単価が安くつきます。

ストラットグレーチング

ストラットグレーチングは、一定間隔に鋸歯状に開口した滑り止め足場鋼板です。鋸歯状に開口した突起部は、あらゆる方向に対して強力な摩擦力を発揮しますので、現場作業等において優れた安全性を確保します。
製品のカタログはこちら
