パンチングメタルの孔を
自由に制御して打ち抜けます

写真・デザイン・CADデータ等を元に
お客様の要望にあった加工をいたします。

用途 ディスプレイ、看板、装飾品、記念品、広告用、案内地図、内外装パネル等
材質 金属板(スチール・アルミ・ステンレス等)、金属板以外も応相談
板厚 5㎜程度まで(材質による)
最大寸法 巾:2400㎜ 長さ:任意

グラフィックパンチングの特長

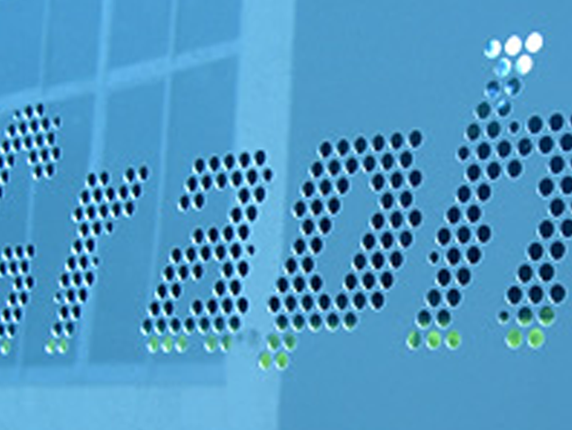

  • 孔で文字やデザイン等を表現するから・・
    光が通ります。(透過感があります) 重量が軽くなります。 風が通ります。
  • 1品物、他品種少量品から、量産品まで
    グラフィックパンチングはパンチングメタル製造設備による制限を受けないので、シート加工からコイル加工まで対応可能です。
  • オンデマンドに対応
    加工データのデジタル入力・出力により短納期、小ロット・多品種のニーズに対応できます。

グラフィックパンチングの製作過程

原画

原画

写真・イラスト・パターン・文字・マークなど。
(原画でもデータでもOKです)

UGPデータ作成

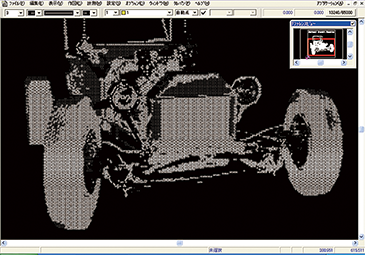

グラフィックパンチングデータ作成

スキャナー等で原画をデータ化して取り込み。
(画像データを直接頂いてもOK)
パンチングの為のデータ入力。(孔形・孔径・ピッチ・開孔率などの設定)
※DXFなどCADフォーマットからのコンバートも可能です。

パンチングイメージ確認

パンチングイメージ確認

パンチングに変更した状態をプリントアウト出来ます。この時点でデータ元に対してのパンチングデータへの展開がOKか、お客様に確認していただくことも可能です。

UGP加工

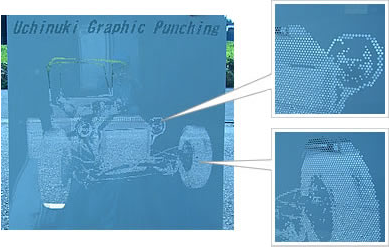

グラフィックパンチング加工

データを変更するだけで図柄の加工が短時間に自由に出来ます。加工後に表面処理やUMPを行えば更に豊かな表現になります。
